Luftdurchlässe

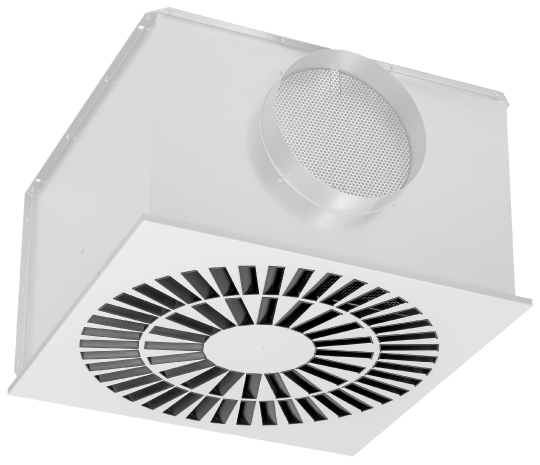

DAL359
Dralldurchlass mit radial angeordneten Luftaustrittsöffnungen, in runder oder eckiger Ausführung
Übersicht
Der DAL359 ist sowohl in runder als auch quadratischer Form lieferbar. Dabei kann er in bestehende Rasterdecken als auch freihängend montiert werden. Auch bei niedrigen Raumhöhen erfüllt der Luftdurchlass alle Anforderungen an die Behaglichkeit.
Die Luftführungselemente ermöglichen eine akustische sowie strömungstechnische Umlenkung der Strahlformen. Eine nachträgliche Einstellung der Strömungsrichtung ist selbst im eingebauten Zustand jederzeit möglich.
Die hohe Anzahl an Luftlenkelementen sorgt für eine zugluftfreie Abfuhr hoher Kühllasten, so dass der Drallluftdurchlass auch bei niedrigen Raumhöhen einsetzbar ist.
Der DAL 359 erzeugt durch seine strömungsoptimierten Luftlenkelemente einen geringen Druckverlust und kann dadurch hohe Volumenströme bei geringen Schallleistungspegeln erreichen.
Die einseitige Ausblasrichtung wird durch die gegensätzliche Einstellung aller Walzen der einen zur anderen Hälfte des Luftdurchlasses erreicht.
Ein zweiseitiger Deckenstrahl ergibt sich durch die gegenläufige Walzeneinstellung von je zwei Viertelkreissegmenten.
In der Standardeinstellung erzeugen die Exzenterwalzen einen rotierenden Deckenstrahl mit Drallkomponente und damit verbundener hoher Induktion.
Referenzen
Vrielmann GmbH, Nordhorn
Vrielmann GmbH, Nordhorn
weiterlesenBeach Motel, Heiligenhafen
Beach Motel, Heiligenhafen
weiterlesenGeschäftszentrale der WG WARNOW, Rostock
Geschäftszentrale der WG WARNOW, Rostock
weiterlesenHanseatische Baugenossenschaft Hamburg (HBH), Hamburg
Hanseatische Baugenossenschaft Hamburg (HBH), Hamburg
weiterlesenSlowDown, Lübeck-Travemünde
SlowDown, Lübeck-Travemünde
weiterlesenDownloads
Konformitätserklärungen/Urkunden/Zertifikate
Recycling-Zertifikat
PDF
(143 kB)
Zertifikat ISO 50001:2018
PDF
(133 kB)
Zertifikat ISO 9001:2008
PDF
(116 kB)
Produktübergreifende Informationen
Produktübersicht
PDF
(22,4 MB)
Technische Kataloge
Schnellauswahlkatalog Luftdurchlässe
PDF
(11,5 MB)
Drallluftdurchlässe
PDF
(6,5 MB)
Anleitungen
DAL358 DAL359 Drallluftdurchlass
PDF
(967 kB)
BIM-Daten
Revit Datensatz Drallluftdurchlass DAL359 AK quadratisch
RFA
(3,5 MB)
Revit Datensatz Drallluftdurchlass DAL359 AK rund
RFA
(2,8 MB)
