Luftdurchlässe
KSW

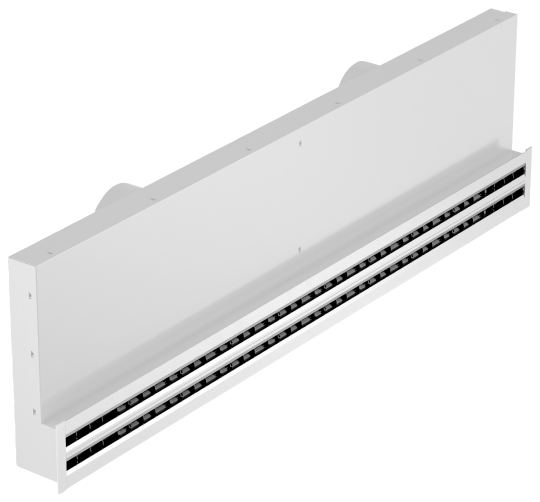

Manuell verstellbarer Kombidurchlass für den Einbau in Leichtbauwänden
Übersicht
Der Durchlass kombiniert einen Zuluft- und einen Abluftdurchlass mit nur einer sichtbaren Front (Schlitzdurchlass SAL35). Ein integrierter Telefonieschalldämpfer reduziert die Schallübertragung zwischen Räumen oder Zwischen Raum und Flur.
Die Luftdurchlässe (Zu- und Abluft) sind kombiniert in einer Frontplatte nebeneinander angebracht.
Der Kombidurchlass ermöglicht eine zugfreie Zu- und Abluftführung im Komfortbereich. Dank patentierter Exenterwalzen ist eine stufenlose Einstellung zwischen horizontalem und vertikalem Luftstrom möglich.
Durch den integrierten Telefonieschalldämpfer werden Geräuschübertragungen vom Raum in den Flur auf ein Minimum reduziert. Dadurch kann an der Abluftseite des KSW bei Zentraler Abluftabsaugung sogar über einen Kanalanschluss am Stutzen verzichtet werden.
Der Schlitzdurchlass ist in fünf Baulängen mit ein oder zwei Schlitzreihen erhältlich.
Integrierte Schalldämmkulissen im Anschlusskasten mindern die Übertragung von Anlagengeräuschen in den Raum sowie die Telefonieschallübertragung durch das Kanalsystem.
Durch die abnehmbare Frontblende lassen sich alle Bauteile leicht erreichen.
Im Büro selbst ist die Abhängung der Raumdecke nicht erforderlich. Von der Flur-Zwischendecke aus werden die Büros zentral mit Zuluft beliefert und Abluft wird ihnen entzogen.
Referenzen
Schauinsland Reisen, Duisburg
Schauinsland Reisen, Duisburg
weiterlesenGeschäftszentrale der WG WARNOW, Rostock
Geschäftszentrale der WG WARNOW, Rostock
weiterlesenVrielmann GmbH, Nordhorn
Vrielmann GmbH, Nordhorn
weiterlesenHanseatische Baugenossenschaft Hamburg (HBH), Hamburg
Hanseatische Baugenossenschaft Hamburg (HBH), Hamburg
weiterlesenSlowDown, Lübeck-Travemünde
SlowDown, Lübeck-Travemünde
weiterlesenDownloads
Konformitätserklärungen/Urkunden/Zertifikate
Recycling-Zertifikat
PDF
(143 kB)
Zertifikat ISO 50001:2018
PDF
(133 kB)
Zertifikat ISO 9001:2008
PDF
(116 kB)
Produktübergreifende Informationen
Produktübersicht
PDF
(22,4 MB)
Technische Kataloge
Schnellauswahlkatalog Luftdurchlässe
PDF
(11,5 MB)
Anleitungen
Kombinationsluftdurchlass KSW
PDF
(1,1 MB)
BIM-Daten
Revit Datensatz Kombiluftdurchlass KSW
RFA
(448 kB)
