Luftdurchlässe
MDA
Metalldeckenauslass für den Einsatz in perforierten Metalldecken ab 16 % freiem Querschnitt
Übersicht
Mit dem MDA sind Lochungen in der Decke bereits ab 16 % freiem Querschnitt möglich, das gängige Lochmaß bei Metallkühldecken. Dadurch wird ein einheitliches Deckenbild garantiert.

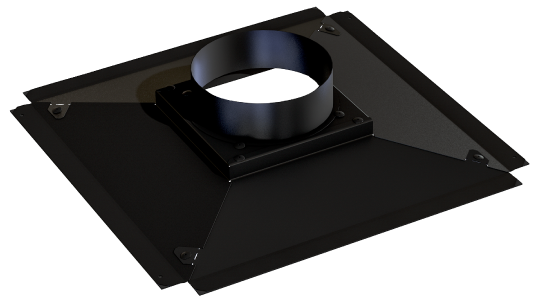

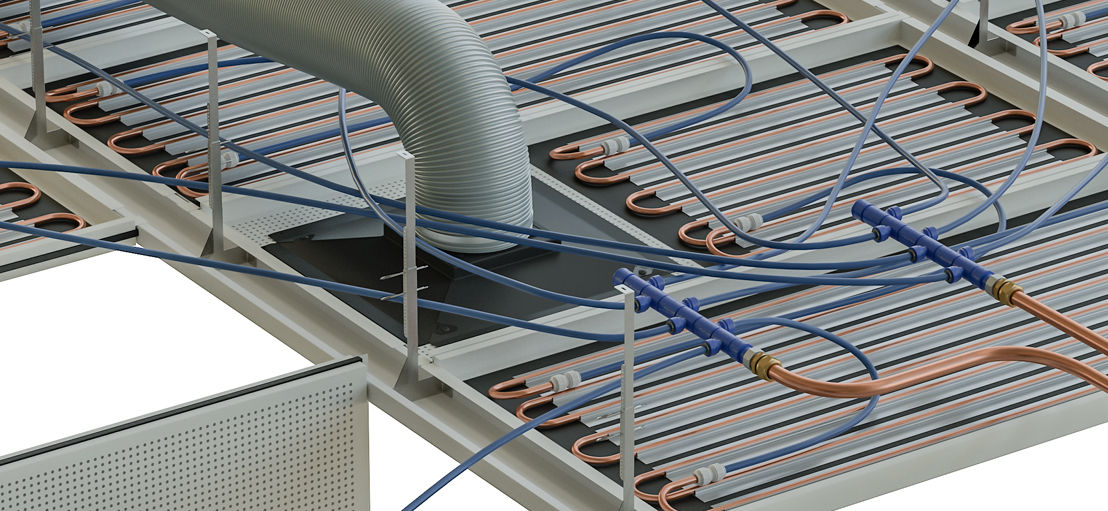

Der MDA wird von oben auf der perforierten Metalldecke werkzeuglos aufgelegt. Magnetbänder gewährleisten einen sicheren Halt ohne feste Verbindung zwischen Auslass und Metalldecke. Der Luftauslass eignet sich sowohl für Kühlsegel als auch für geschlossene Kühldecken.
Durch die spezielle flache Form des Anschlusskastens in Verbindung mit der perforierten Metalldeckenplatte (Rv 2,8/5,5 Blechstärke <= 0,8 mm) erzeugt der MDA einen Coanda-Deckenstrahl.
Die radiale Lufteinbringung entlang der Decke erzeugt eine schnelle Vermischung mit der Raumluft und ist dabei behaglich.
Selbst bei Volumenströmen bis ca. 300 m3/h entstehen nur 35 dB(A) Schallleistung.
Referenzen
Geschäftszentrale der WG WARNOW, Rostock
Geschäftszentrale der WG WARNOW, Rostock
weiterlesenVrielmann GmbH, Nordhorn
Vrielmann GmbH, Nordhorn
weiterlesenHanseatische Baugenossenschaft Hamburg (HBH), Hamburg
Hanseatische Baugenossenschaft Hamburg (HBH), Hamburg
weiterlesenSlowDown, Lübeck-Travemünde
SlowDown, Lübeck-Travemünde
weiterlesenREWE Markt, Nordhorn
REWE Markt, Nordhorn
weiterlesenDownloads
